『タコ足配線』の話「タコ足配線は危険」だと一度は聞いていらっしゃると思います。しかしながら、知らず知らずのうちに、タコ足配線をされている方が大勢いらっしゃいます。 ・どのような状態がタコ足配線なのでしょうか？ ・何が危険なのでしょうか？ ・どうすればよいのでしょうか？ 順を追って説明いたします。 ご家庭での「危険」を少しでも解消できますように・・・ |
 タコ？ |
『タコ足配線』ってどんな状態なの？一般的なご家庭のコンセントは、一か所に差し込み口が２つ付いています。これは電気製品を２つ使用できるようになっているのです。 しかし、沢山の電気製品を使おうとすると、コンセントの数が足りないので、 三角タップやコーナータップなどを使い、沢山の電気製品を使います。 写真①のような状態をタコ足配線と呼んでいます。 また、電源タップなども、タコ足配線となっています。 |

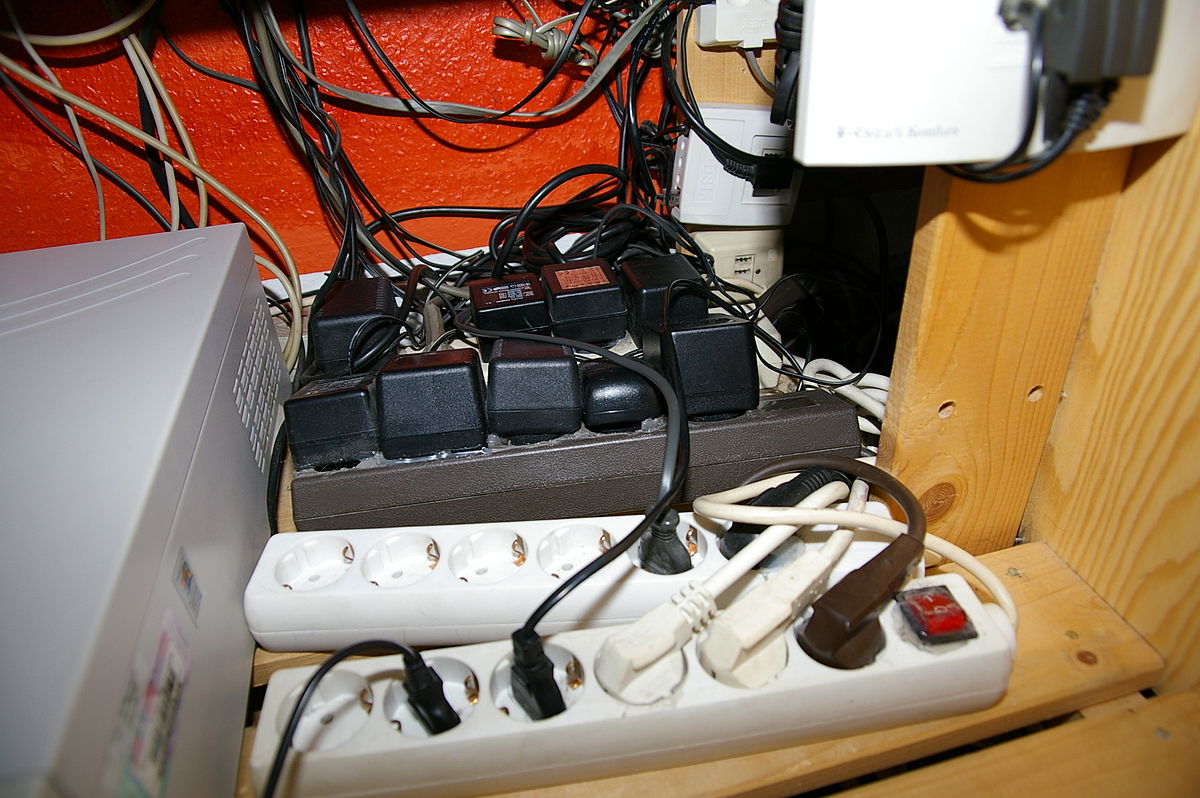

 写真① タコ足配線  電源タップも同じこと |

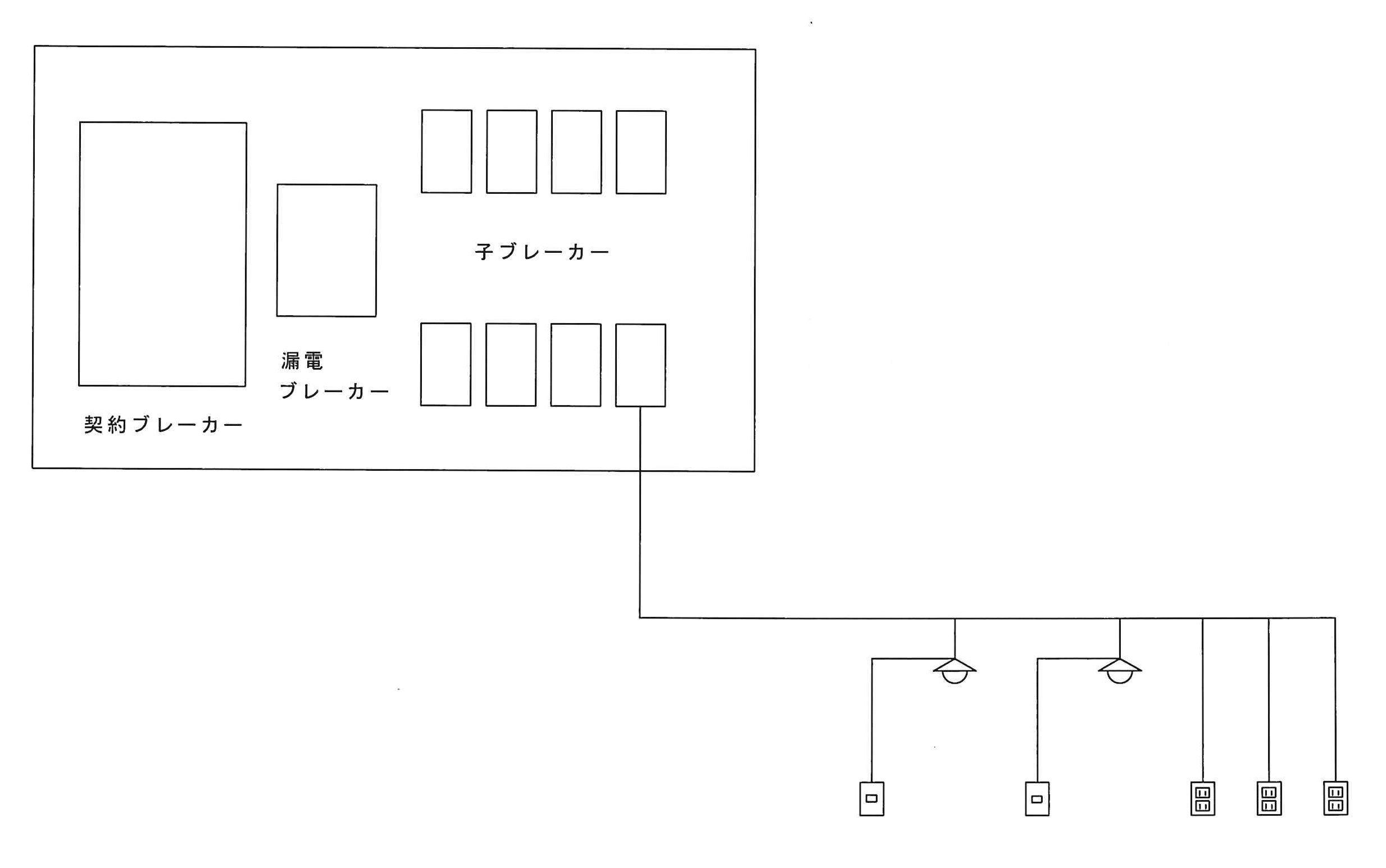

ご家庭の電気設備について＜分電盤のブレーカーの役割＞一般のご家庭では、電気の回路ごとに２０Ａのブレーカーが設置されています。 その回路に２０Ａを超える電流が流れると、ブレーカーが働いてその回路を遮断して安全を守ります。 ＜電気回路（ブレーカー毎の回路）＞ 回路というのは、一つのブレーカーで照明やコンセントなどいくつかの設備が繋がっているものです。 例えば、一つのブレーカーに台所と居間の照明器具、台所のコンセント２つに居間のコンセント３つが 繋がっていると仮定すると、その回路で使われる機器は上記の照明器具とコンセントなのです。  分電盤及びブレーカー ＜自宅の回路の調べ方＞ご自宅の回路は、簡単に調べられます。 分電盤の一つの回路だけをＯＦＦにして、「どの照明が点かないか」「どのコンセントが使えないか」 を調べると、その回路の使用器具がわかります。 すべての回路をご確認ください。 ＜回路の最大使用電流＞ ブレーカー毎に分かれる回路の最大使用電流は、ブレーカーのアンペアにより決まります。 ほとんどのご家庭が２０Ａだと思いますので、最大２０Ａがその回路の最大使用電流となります。 昔は１５Ａのブレーカーもありました。 また、大容量の単一機器に配線する場合に限り、３０Ａのブレーカーも使われています。 ＜使用機器に流れる電流は？＞ ご使用される機器や電化製品には、「定格電流」や「定格電力」が記載されています。 定格電流は、使用時に流れる電流を表しています。（単位はＡアンペアです） 定格電力は、使用時に使う電力を表しています。（単位はＷワットもしくはｋＷキロワットです） 電力＝電流×電圧ですので、電流＝電力÷電圧となります。 例えは、ドライヤーが８００Ｗであれば、使用電圧１００Ｖの場合８００÷１００＝８Ａとなります。 ＜コンセントや電源タップの許容電流＞ コンセントや電源タップにも許容電流が記載されています ご家庭のコンセントは１５Ａのものが多いと思います。 電源タップ、延長コードにも１２００Ｗとか１５００Ｗと表示されています。 この許容電流以上の電流が流れるような機器の接続が『タコ足配線』と呼ばれるものとなります。 |
|
『タコ足配線』が何故危険なのか？一言でいうと、「電線や器具の許容電流を超える電流が流れると、 電線や器具が発熱し、火災が発生する危険」 があるということです。  タコ足配線の一例  タコ足配線の一例 |

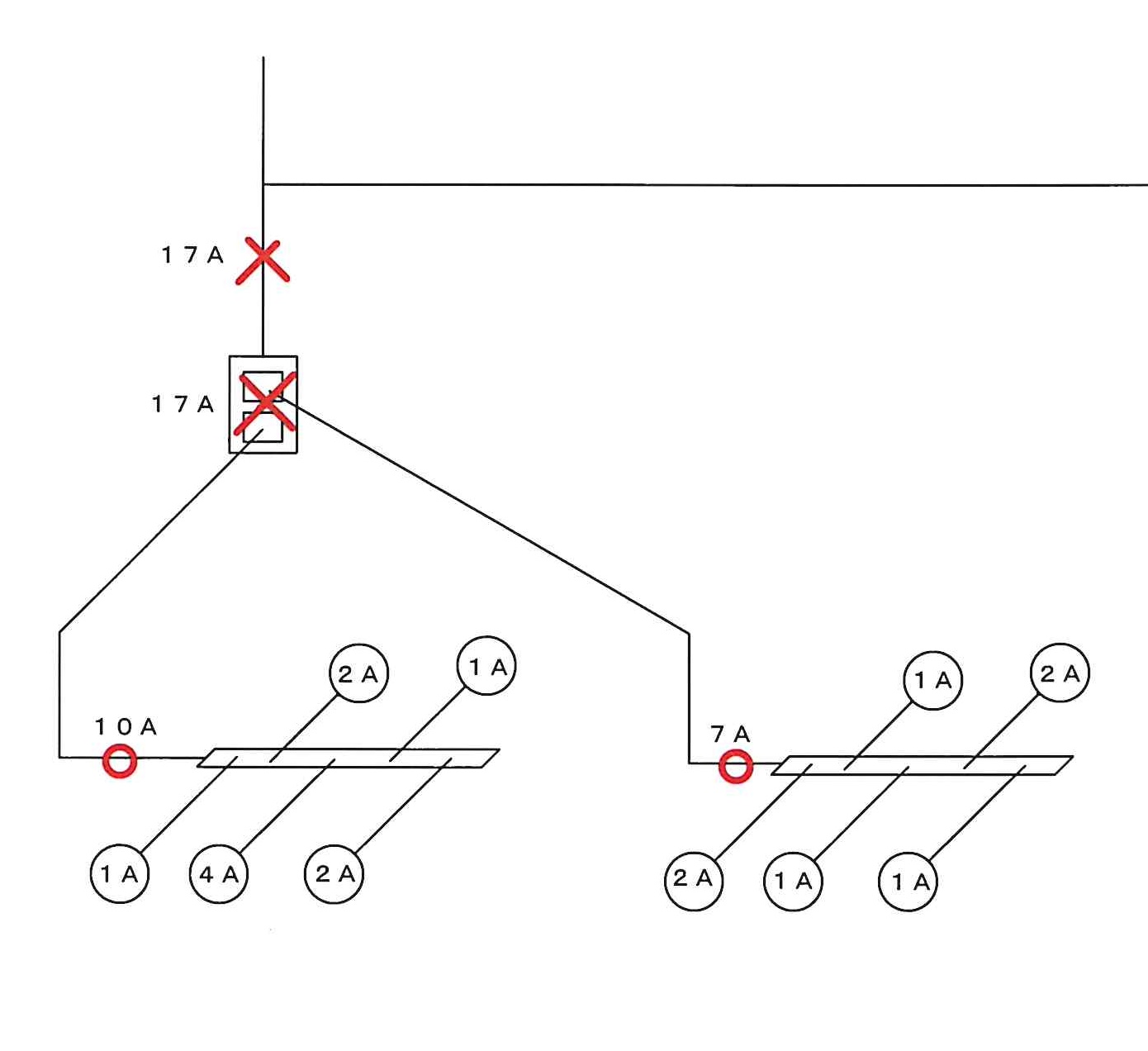

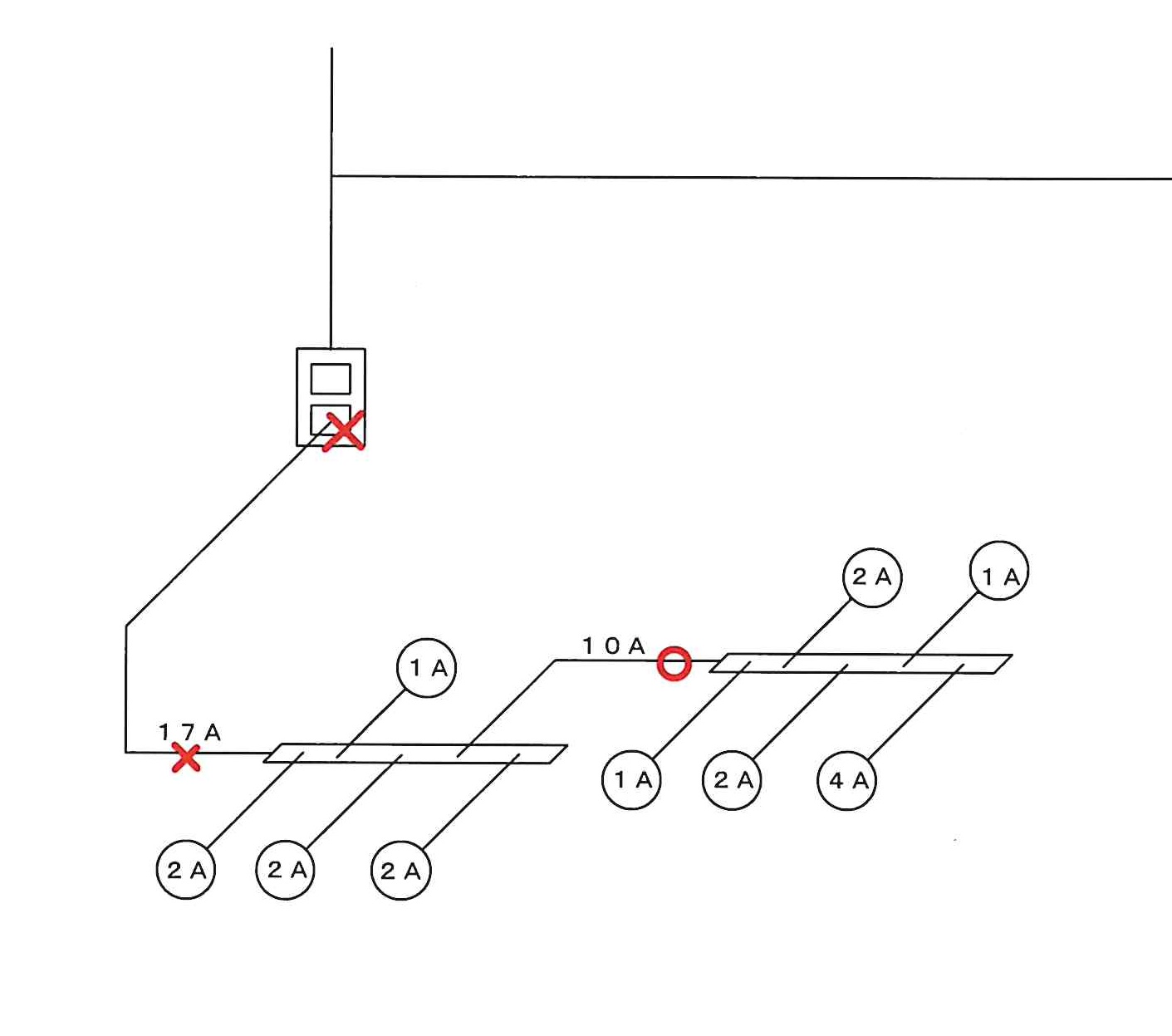

右側の電源タップに流れる電流は、 １０Ａで、電源タップの許容電流 １５Ａ以下なのでそこまではＯＫ。 左側の電源タップに流れる電流は、 ７Ａ＋１０Ａで１７Ａとなり、電源 タップの許容電流１５Ａ以上となる ので危険な状態です。 また、壁のコンセントにも１７Ａ 流れるので、コンセントも危険な 状態となります。 右側の電源タップに流れる電流は、 ７Ａで、電源タップの許容電流 １５Ａ以下なのでそこまではＯＫ。 左側の電源タップに流れる電流は、 １０Ａで１７Ａとなり、電源タップ の許容電流１５Ａ以上となるので 危険な状態です。 また、壁のコンセントにも１７Ａ 流れるので、コンセントも危険な 状態となります。 |
ご家庭の配線状況を確認してみましょうまず、１つのブレーカー毎の回路を調べ、同じ回路のコンセントがわかるように工夫しましょう。（色違いのシールを貼るとか、回路番号を書いておく方法があります） そして、お使いの家電製品の使用電流を調べましょう。 そのプラグのところに使用電流が一目でわかる工夫をしましょう。 （使用電流を記入するとか、タグを付ける方法があります） 家電製品は、使用する時にプラグを差込み、使用後はプラグを抜くという習慣を身につけましょう。 プラグを抜き差しする時に、コンセント周りの埃などもコマメに掃除してください。 （プラグやコンセントに埃が溜まると、それも火災の原因となる危険な状態です） |
|
